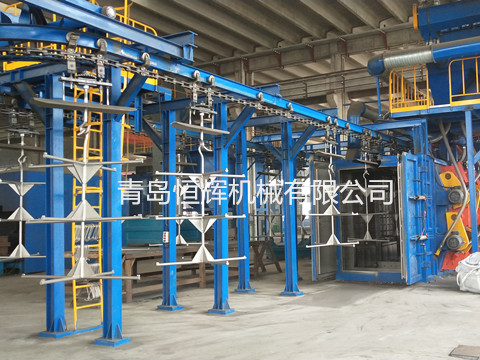

悬链通过式抛丸机

悬链抛丸机适用于大批量中小工件的抛丸处理。工件随吊链可连续运行或步进运行或采用先进的积放推式悬链输送工作,使工件在加卸料以及抛丸区分别处于停止状态实现定点装卸和定点抛丸工


全国热线

0532-88176189

产品简介 / Introduction
   悬链通过式抛丸清理机分连续通过式、步进通过过式、积放通过式,适用于大批量中小工件的抛丸表面处理,不但可以去除工件表面的锈蚀,清理掉焊件上的焊渣,还可以消除工件的焊接应力,提高工件的抗疲劳强度,达到规定的粗糙値与硬度。该系列产品单钩吊重50~2000kg,可以根据工件清理要求和效率来设计抛丸室的大小、抛丸器的数量、除尘效果。
连续通过式(Q38),悬链及挂钩连续运行,将工件悬挂在吊链钩上,匀速连续循环地通过抛丸室,进入清理室后,在自转机构的驱动下工件一边自转,一边前进,一边接受清理的工作方式。
   步进通过式(Q48),悬链及挂钩根据设定行走停顿时间运行,来完成上料及抛丸,将工件悬挂吊钩分组(一般2钩一组),吊钩的组数是依据客户的工作频率要求和整个清理线的长度而定。其工作次序为上料→等待→抛丸(自转)→等待→下料→等待→上料依次循环工作。
积放通过式(Q58),悬链采用多工位定点上料和抛丸,使工件在加卸料以及抛丸区分别处于停止状态,实现定点装卸和定点抛丸,工作顺序是在工件上料区定点停放空载小车一辆等待上料,当上料工作完成后停止器自动放行。小车运行至抛丸室前,此时该小车处于等待状态,同时抛丸室内一组小车所吊载的工件正在抛丸清理、强化处理。当抛丸室内小车抛丸工作完成后离开抛丸室时等待区停止器自动放行,小车进入抛丸阶段;同时后一辆小车处于等待;当该小车工件清理(强化)完毕后自动运行至等待区等待下料。依此连续循环工作。
设备全程采用PLC自动控制,悬链行走速度采用变频调速,
抛丸器护板采用高铬精铸工艺,抛丸室护板采用铸钢Mn13或轧制Mn13室体护板,
除尘效果达到20mg/m³。

   悬链抛丸机适用于大批量中小工件的抛丸处理。工件随吊链可连续运行或步进运行或采用先进的积放推式悬链输送工作,使工件在加卸料以及抛丸区分别处于停止状态实现定点装卸和定点抛丸工序,吊钩吊重50-2000kg ,且生产效率高运行可靠,对表面及内腔较复杂的工件、如发动机缸体缸盖、电机壳等清理效果尤佳。是汽车、拖拉机、柴油机、电机、阀门等行业的理想选择。
    悬链抛丸机按其吊链移动方式,可分为连续式、步进式、积放式。按吊链布置方式,可分为单行程、双行程和多行程之分。
1、连续式是将工件悬挂在吊链钩上,匀速连续循环地通过抛丸室,进入清理室后,在自转机构的驱动下工件一边自转,一边前进,一边接受清理的工作方式。
2、步进式是将工件悬挂吊钩分组(一般2钩一组),吊钩的组数是依据客户的工作频率要求和整个清理线的长度而定。其工作次序为上料→等待→抛丸(自转)→等待→下料→等待→上料依次循环工作。
3、积放式是在工件上料区定点停放空载小车一辆等待上料,当上料工作完成后停止器自动放行。小车运行至抛丸室前,此时该小车处于等待状态,同时抛丸室内一组小车所吊载的工件正在抛丸清理、强化处理。当抛丸室内小车抛丸工作完成后离开抛丸室时等待区停止器自动放行,小车进入抛丸阶段;同时后一辆小车处于等待;当该小车工件清理(强化)完毕后自动运行至等待区等待下料。依此连续循环工作。
