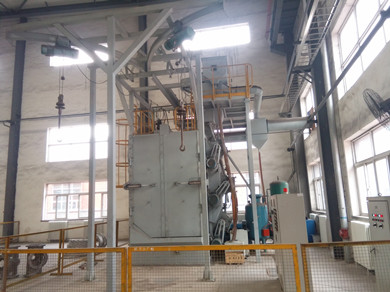

吊装-悬挂-吊挂式抛丸机

吊装-悬挂-吊挂式抛丸机,原理是需抛丸处理的工件直接悬挂在吊钩或挂架上,人工带至抛丸室前部的牵引系统,吊钩自动进入抛丸室。吊钩进入抛丸室后,抛丸室门将手动或气动关闭,电气联


全国热线

0532-88176189

产品简介 / Introduction
吊装-悬挂-吊挂式抛丸机,原理是需抛丸处理的工件直接悬挂在吊钩或挂架上,人工带至抛丸室前部的牵引系统,吊钩自动进入抛丸室。吊钩进入抛丸室后,抛丸室门将手动或气动关闭,电气联锁,以避免工件在抛丸室内进行抛丸处理时他人误开抛丸室门。
 吊钩进入抛丸室在设定的区间位置作来回往复运动和自转,使工件受到充分抛射,减少抛射死角。
 二个吊钩、一个吊钩在抛丸室内抛射,另一个吊钩可装卸工件。

适用范围:
铝合金压铸件、锌合金压铸件、铜铸件、不锈钢精密铸件、铸铁件、摩托车车架及钢制品件的表面清理、光饰、强化。


特点:
 1、参照抛丸机进行国产化制造。
 2、抛丸器采用直联电机驱动,电机为变频电机,可变频调速。
 3、钢丸流量控制阀可微量调节,气动开启与关闭。
 4、采用世界上最先进的芯筒脉冲反吹式除尘系统。
 5、电气采用PLC控制。
 6、无地坑设计。

吊装-悬挂-吊挂式抛丸机的技术参数:
1、清理室外形尺寸(长×宽×高)2300×2300×3600mm
2、清理一钩工件所需时间:3-10min
3、抛丸器:3台 QS420
      叶轮直径 φ350mm          转 速   2900r/min
      最大抛丸量3×300kg/min    电机功率 3×11kw
4、所需弹丸直径0.3-1.5mm
5、提升机
   皮带速度 1.14m/s    斗距 200mm
   提升量   75t/h      电机功率 4kw
6、螺旋输送器
   螺旋直径   φ200mm    螺旋节距  200mm
   输送量     75t/h
 7、分离器
   分离量      75t/h       分离区风速  4-5m/s
   出口风速   8-15m/s
8、吊钩(两套一个吊钩在抛丸机内抛丸除锈除氧化皮一个在抛丸机外上下件)
吊钩载重  1000kg
自转速度  2.8r/min   电机功率     0.55kw
运行速度  20m/min   电机功率      0.3kw×2
升降速度  8m/min    电机功率      1.5kw×2
9、首次弹丸装入量     1500kg(客户自备或向供方购买)
10、通风量              12500m3/h
11、除尘设备(二级除尘更环保)
型    号              LT-12
滤筒数量               12件
风机功率               11kw
12、机器总功率            约52kw
