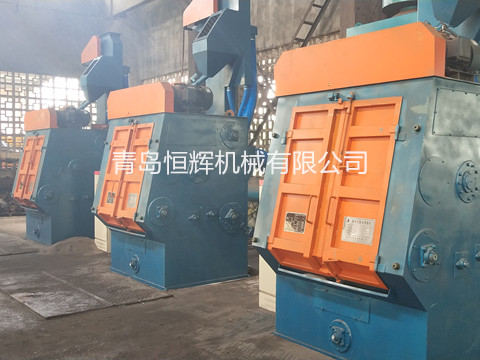

履带式抛丸机

履带式抛丸机适用于大批量并可翻滚的工件。产品范围包括用于铸件清砂和除芯、锻件或热处理工件除锈的全系列机型。工件在抛/喷丸过程中会连续翻转。维尔贝莱特在该领域具有独特的专业


全国热线

0532-88176189

产品简介 / Introduction
履带式抛丸机适用于大批量并可翻滚的工件。产品范围包括用于铸件清砂和除芯、锻件或热处理工件除锈的全系列机型。工件在抛/喷丸过程中会连续翻转。维尔贝莱特在该领域具有独特的专业技术,可开发定制化解决方案,包括自动工件装载/卸载以及清除零件上的残余丸料等功能。

履带式抛丸机组成
本机主要由清理室、吊门、抛丸器、加料机构、提升机、螺旋输送器、分离系统、除尘系统、电器系统等部分组成.

工作原理:
当工件通过加料机加入清理室中后,吊门下降,抛丸器启动,工件在被滚筒带动翻转的同时,抛丸器高速抛出的弹丸形成扇形束,均匀地打击在工件表面上,达到清理的目的。抛出的弹丸及砂粒从履带上的小孔,流入底部的螺旋输送器筛网上,经螺旋输送器送入提升机内,由提升机提到分离器中进行分离。含尘气体由风机吸送到除尘器中过滤后,变为清洁空气,排入大气中,布袋上的灰尘经空气反吹落入除尘器底部的集尘箱中,用户可定期清除。废砂由废料管流出,用户可回用。丸砂混合物由回用管回收进入室体,待分离器分离后再回用;干净的弹丸由供丸闸门进入抛丸器抛打工件。

抛丸效果
在抛丸处理期间,工件(不论大小和形状)被均匀和连续翻转,使工件内部和孔道也能够被完美清理。这对有效和统一处理所有表面是必要的。在翻滚过程中,工件表面抛丸不断被移除,以完全清洁工件内部和内腔,要彻底清除所有抛丸,可以调节紧接抛丸工序的最后翻滚时间,使之适合进行抛丸清理的工件类型。抛丸室密封性良好,可防漏,也能最大限度地减少丸料消耗


Q3210型履带式抛丸机主要参数

主要技术性能
履带端盘 直径  Φ1000mm
间距 1100mm
转速 3.5r/min
清理工件 最大单件重量 30kg
最大承载量 600kg
最大工件长度 500mm
生产率 2000-2500kg/h
抛丸器 型号 QD034
叶轮直径  Φ420mm
抛丸量 250kg/min
转速 2400r/min
电机功率 15kw
除尘器 型号 脉冲布袋除尘器
  功率 4-5.5kw
  处理风量 4000-5000m³/h
机器总功率 ~30kw
机器外形尺寸 3973*2600*4700mm
